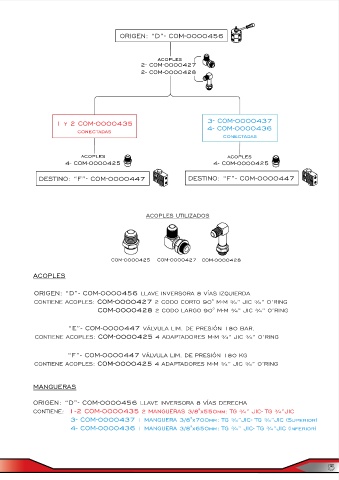

ORIGEN: “D” - COM-0000456

acoples
2- COM-0000427
2- COM-0000428

1 y 2 COM-0000435 3- COM-0000437
conectadas 4- COM-0000436
conectadas

acoples acoples
4- COM-0000425 4- COM-0000425

DESTINO: “F” - COM-0000447 DESTINO: “F” - COM-0000447

ACOPLES UTILIZADOS

COM-0000425 COM-0000427 COM-0000428

ACOPLES

ORIGEN: “D” - COM-0000456 LLAVE INVERSORA 8 VÍAS IZQUIERDA
CONTIENE ACOPLES: COM-0000427 2 CODO CORTO 90° M-M ¾” JIC ¾” O’RING
COM-0000428 2 CODO LARGO 90° M-M ¾” JIC ¾” O’RING

-
“E” COM-0000447 VÁLVULA LIM. DE PRESIÓN 180 BAR.
CONTIENE ACOPLES: COM-0000425 4 ADAPTADORES M-M ¾” JIC ¾” O’RING

“F” COM-0000447 VÁLVULA LIM. DE PRESIÓN 180 KG
-
CONTIENE ACOPLES: COM-0000425 4 ADAPTADORES M-M ¾” JIC ¾” O’RING

MANGUERAS

ORIGEN: “D” - COM-0000456 LLAVE INVERSORA 8 VÍAS DERECHA

CONTIENE: 1-2 COM-0000435 2 MANGUERAS 3/8"x550mm: TG ¾” JIC- TG ¾”JIC
3- COM-0000437 1 MANGUERA 3/8"x700mm: TG ¾”JIC- TG ¾”JIC (Superior)
4- COM-0000436 1 MANGUERA 3/8"x650mm: TG ¾” JIC- TG ¾”JIC (Inferior)
