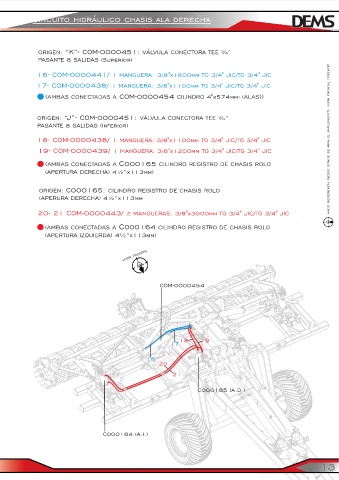

Circuito hidráulico chasis ala derecha

ORIGEN: “K”- COM-0000451 : VÁLVULA CONECTORA TEE ¾”
PASANTE 8 SALIDAS (Superior)

16- COM-0000441/ 1 MANGUERA: 3/8"x1800mm TG 3/4" JIC/TG 3/4" JIC
17- COM-0000438/ 1 MANGUERA: 3/8"x1100mm TG 3/4" JIC/TG 3/4" JIC
(AMBAS CONECTADAS A COM-0000454 CILINDRO 4"x574mm- (ALAS))

ORIGEN: “J”- COM-0000451 : VÁLVULA CONECTORA TEE ¾”
PASANTE 8 SALIDAS (Inferior)

18- COM-0000438/ 1 MANGUERA: 3/8"x1100mm TG 3/4" JIC/TG 3/4" JIC hace referencia desde donde se mira el implemento- vista frontal (frente)
19- COM-0000439/ 1 MANGUERA: 3/8"x1200mm TG 3/4" JIC/TG 3/4" JIC

(AMBAS CONECTADAS A C000165 CILINDRO REGISTRO DE CHASIS ROLO
(APERTURA DERECHA) 4½”x113mm)

ORIGEN: C000165 : CILINDRO REGISTRO DE CHASIS ROLO
(APERURA DERECHA) 4½”x113mm

20- 21 COM-0000443/ 2 MANGUERAS: 3/8"x3000mm TG 3/4" JIC/TG 3/4" JIC

(AMBAS CONECTADAS A COOO164 CILINDRO REGISTRO DE CHASIS ROLO
(APERTURA IZQUIERDA) 4½”x113mm)

VISTA FRONTAL

COM-0000454

18 19
17

16
20
21

C000165 (A.D.)

C000164 (A.I.)

1
13

ESCALA 1
