Page 20 - manual hidraulica acond. 5 y 6 mts a4.cdr

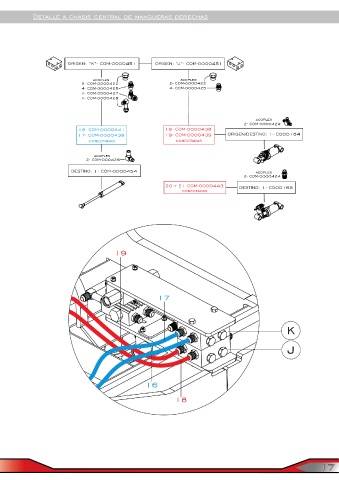

Detalle a chasis central de mangueras derechas

ORIGEN: “K” - COM-0000451 ORIGEN: “J” - COM-0000451

acoples acoples
2- COM-0000422 2- COM-0000422
4- COM-0000425 4- COM-0000425
1- COM-0000427
1- COM-0000428

acoples
2- COM-0000429
16- COM-0000441 18- COM-0000438
17- COM-0000438 19- COM-0000439 ORIGEN/DESTINO: 1- C000164
conectadas conectadas

acoples
2- COM-000426
DESTINO: COM-00004 54 acoples
1-
2- COM-0000424
20 y 21 COM-0000443 DESTINO: 1- C000165
conectadas

19

17

k

j

16

18

1
17
